[TouchDesigner] Audio Frequency Analysis 타임 도메인과 프리퀀시 도메인의 차이

Time Domain 과 Frequency Domain 차이



Time Domain 이란?

신호가 시간에 따라 어떻게 변화하는지 보여주는 도메인

특징: 시간 축을 따라 데이터를 볼수 있어 신호가 시간마다 어떻게 변화하는지 직접적으로 확인 가능

활용: 음악 파일을 시간에 따라 시각화 한 웨이브 폼 , 주파수 분석 전에 녹음된 원시 오디오 신호

우리가 보는 그 음성파일 이미지가 바로 이 타임도메인인것!



Frequency Domain이란?

신호를 주파수로 변환하여 각 주파수가 신호에 얼마나 포함되어있는지 보여주느 ㄴ도메인

특징: 시간 정보는 사라지고 주파수 성분만 남아 신호가 어떤 주파수로 구성되어있는지 보여줌.

활용: 오디오 신호를 푸리에 변환(FFT)을 통해 얻은 주파수 스펙트럼, 음악파일에서 특정 주파수 대역이 어느정도 포함되어있는지 보여줌.

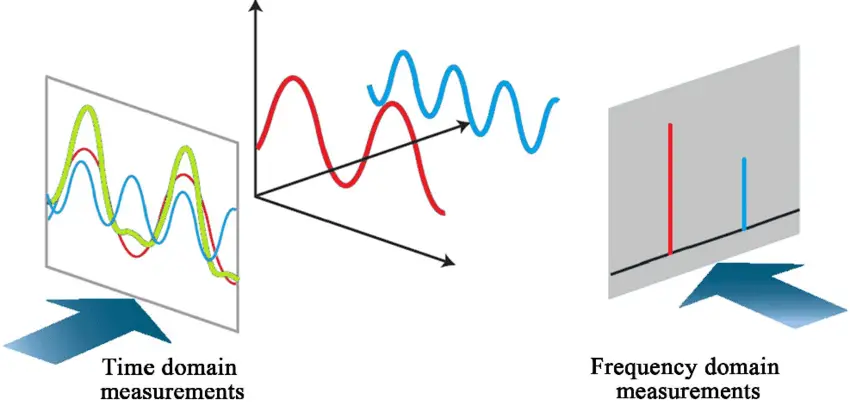

Time Domain과 Frequency Domain의 차이



Time Domain은 시간에 따른 변화

Frequency Domain은 주파수 성분을 보여줌

즉, Time Domain은 신호의 원래 모습을 직접적으로 볼 수 있는 반면

Frequency Domain은 신호의 구성 요소(주파수=Frequency)를 보는데 유용함





Frequency Analyze를 위한 터치디자이너 활용법

터치디자이너에서 주파수 분석을 하려면 보통 FFT(푸리에 변환:?>) 을 이용한다.



워크플로우

1. Audio Device In  오디오 입력을 받는다.

 오디오 파일을 불러오거나 실시간 마이크 입력을 받을 수 있다

2. Analyze  신호를 분석하여 원하는 정보를 추출한다 (Anayze CHOP으로 신호분석)

 예를들어 RMS값이나 피크 값을 얻을 수 있다.

3. FFT(Fast Fourier Transform 푸리에 변환) : 오디오 신호를 주파수 도메인으로 변환한다

 이 노드를 사용하면 Time Domain -> Frequency Domain 변환 가능

4. Chop to Top  주파수 도메인 데이터를 시각화할수있다!!

  위에서 얻은 주파수 스펙트럼을 이미지로 변화하여 더욱 직관적으로 볼수있음



5. TOP 네트워크(?TOP Family?)를 사용해 시각적 효과를 더하고 결과를 화면에 표시한다





이게 글로만보면 뭔소린지 모르겠는데 터치디자이너에서 몇번 무지성으로 따라만들어보니 알겠다!

이것이 바로 아 이게 그거구나 효과인것.......
